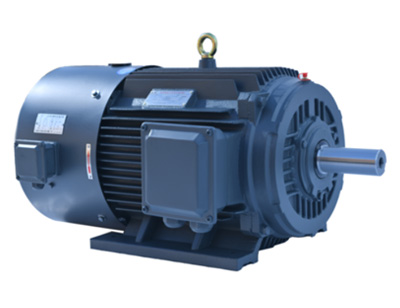

YVF2-H系列船用變頻調速三相異步電動機

產品概述

YVF2-H 系列電動機是一種交流、高效、節能變頻調速船用電動機，與變頻器配合使用，是機電一體化的調速新產品。功率等級和安裝尺寸完全符合國際電工委員會（IEC）標準，適用于船舶上作驅動各種機械，如泵類、通風機、分離器、液壓機械及其它輔助設備等之用。該電機具有如下優點：
1. 效率高，節能效果明顯；
2. 調頻范圍下，能在 5Hz~100Hz 甚至更廣的范圍內平滑無極調速；
3. 噪聲低、振動??；
4. 起動轉矩大、起動電流小，無須附加起動設備，低頻起動對負載沖擊??；
5. 結構簡單，運行穩定，使用可靠，維護方便；
6. 單獨裝有強迫冷卻風機，在不同的轉速下均有較好的冷卻效果；
7.應用范圍廣，可以在基頻（50Hz）以下作恒轉矩、基頻（50Hz）以上作恒功率運行，基本可以取代任何一種調速產品。

工作環境

海拔≤1000m
環境溫度： 0~+45℃
空氣相對濕度 ≤95%
傾斜: ±30°
搖擺: ±22.5°
有鹽霧、油霧、霉菌及海水的影響
有船舶和近海裝置正常營運和作業中產生的沖擊、振動的影響
防護等級：IP54; 絕緣等級：F
電壓/頻率：380V/50Hz
調頻范圍：機座號：80~225：恒轉矩：5~50Hz；恒功率：50~100Hz；機座號：250~355：恒轉矩：3~50Hz；恒功率：50~100Hz；

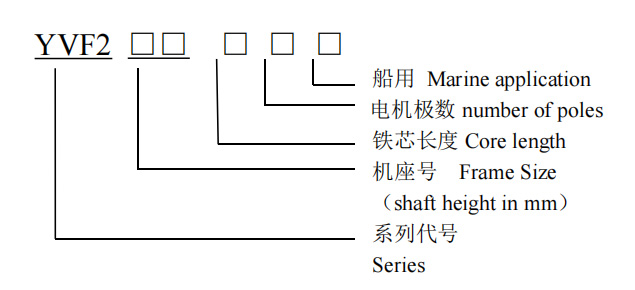

型號說明

軸承

機座號	極數	軸承
		主軸伸端		非軸伸端
		B3、B5、B35	V1	Non-Driving end
80	2，4	6204-2RS/C3		6204-2RS/C3
90	2，4，6	6205-2RS/C3		6205-2RS/C3
100	2，4，6	6206-2RS/C3		6206-2RS/C3
112	2，4，6，8	6206-2RS/C3		6206-2RS/C3
132	2，4，6，8	6208-2RS/C3		6208-2RS/C3
160	2，4，6，8	6309-2RS/C3		6309-2RS/C3
180	2，4，6，8	6311/C3		6311/C3
200	2，4，6，8	6312/C3		6312/C3
225	2 / 4，6，8	6312/C3/6313/C3		6312/C3
250	2 / 4，6，8	6313/C3/6314/C3		6313/C3
280	2/4，6，8	6314/C3/6317/C3		6314C3
315	2/4，6，8	6317/C3/N319/Z2	7317ACJ/7319ACJ	6317/C3/6319/Z2
355	2/4，6，8	6319/C3/N322/Z2	7319ACJ/7322ACJ	6319/C3/6322/Z2

技術數據

型號	標稱功率(kW)	標稱電流(A)	額定轉速(r/min)	額定轉矩(N·m)	額定轉矩	恒轉矩變頻范圍	恒功率變頻范圍
YVF2-80M1-4-H	0.55	1.5	1390	3.5	2.3	5～50	50～100
YVF2-80M2-4-H	0.75	2.1	1390	4.7
YVF2-90S-4-H	1.1	2.7	1400	7
YVF2-90L-4-H	1.4	3.6	1400	9.5
YVF2-100L1-4-H	2.2	5	1420	14
YVF2-100L2-4-H	3	6.8	1420	14
YVF2-112M-4-H	4	8.9	1440	25.4
YVF2-132S-4-H	5.5	11.7	1440	35
YVF2-132M-4-H	7.5	15.4	1440	47.7
YVF2-160M-4-H	11	22.6	1460	70
YVF2-160L-4-H	15	30.5	1460	95.5
YVF2-180M-4-H	18.5	35.9	1470	117.1
YVF2-180L-4-H	22	42.2	1470	140.9
YVF2-200L-4-H	30	57.3	1476	190.9
YVF2-225S-4-H	37	70.2	1481	235.5
YVF2-225M-4-H	45	84	1480	286.4
YVF2-250M-4-H	55	104	1480	350.1		3～50
YVF2-280S-4-H	75	139	1480	477.7
YVF2-280M-4-H	90	164	1480	572.9
YVF2-315S-4-H	110	201	1480	700.2	2.2
YVF2-315M-4-H	132	240	1480	840.3
YVF2-315L1-4-H	160	289	1480	1018
YVF2-315L2-4-H	200	361	1480	1273
YVF2-355M-4-H	250	465	1480	1592
YVF2-355L-4-H	315	582	1480	2005
YVF2-90S-6-H	0.75	2.2	910	7.2	2.1	5～50	50～100
YVF2-90L-6-H	1.1	3.2	910	10.5
YVF2-100L-6-H	1.5	4	940	14.3
YVF2-112M-6-H	2.2	5.8	940	21
YVF2-132S-6-H	3	7.2	960	28.7
YVF2-132M1-6-H	4	9.5	960	38.2
YVF2-132M2-6-H	5.5	12.5	960	52.5
YVF2-160M-6-H	7.5	17.1	970	71.6
YVF2-160L-6-H	11	25	970	105.1
YVF2-180L-6-H	15	33	970	143.2
YVF2-200L1-6-H	18.5	37.6	980	176.7
YVF2-200L2-6-H	22	44.7	980	210.1
YVF2-225M-6-H	30	61.1	985	286.5
YVF2-250M-6-H	37	71	980	353.4		3～50
YVF2-280S-6-H	45	86.4	980	429.8	2
YVF2-280M-6-H	55	103	980	525.3
YVF2-315S-6-H	75	141	980	716.3
YVF2-315M-6-H	90	169	980	859.5
YVF2-315L1-6-H	110	206	980	1051
YVF2-315L2-6-H	132	246	980	1261
YVF2-355M1-6-H	160	302	980	1528
YVF2-355M2-6-H	200	377	980	1910
YV F2-355L-6-H	250	469	980	2388
YVF2-132S-8-H	2.2	5.8	710	28		5～50	50～100
YVF2-132M-8-H	3	7.6	710	38.2
YVF2-160M1-8-H	4	10.5	720	50.9
YVF2-160M2-8-H	5.5	13.4	720	70
YVF2-160L-8-H	7.5	17.7	720	95.5
YVF2-180L-8-H	11	25.6	730	140.1
YVF2-200L-8-H	15	33.3	729	191
YVF2-225S-8-H	18.5	40.3	735	235.6
YVF2-225M-8-H	22	47.4	734	278.1
YVF2-250M-8-H	30	64.7	730	382		3～50
YVF2-280S-8-H	37	79.8	740	471.1
YVF2-280M-8-H	45	94.8	740	573
YVF2-315S-8-H	55	113.5	740	700.3
YVF2-315M-8-H	75	152	740	955
YVF2-315L1-8-H	90	179	740	1146
YVF2-315L2-8-H	110	218	740	1400
YVF2-355M1-8-H	132	265	740	1681
YVF2-355M2-8-H	160	320	740	2037
YVF2-355L-8-H	200	399	740	2547

外形及安裝尺寸

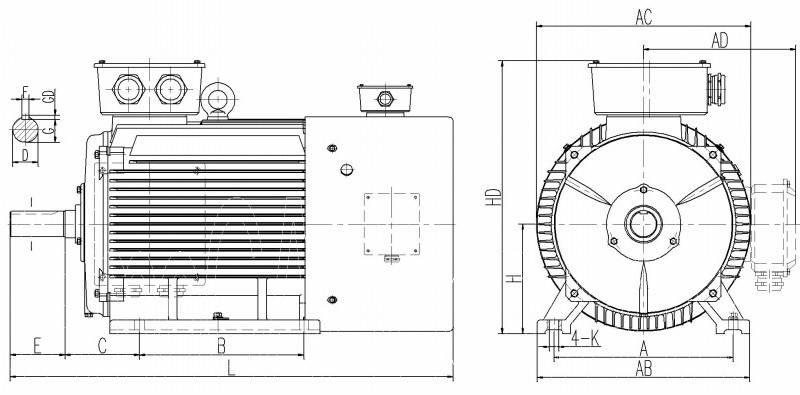

B3 型

機座號	安裝及外形尺寸
	A	B	C	D	E	F	G	GD	H	K	AB	AC	AD	HD	L
80M	125	100	50	19	40	6	15.5	6	80	10	165	175	160	240	350
90S	140		56	24	50	8	20	7	90		180	195	175	270	400
90L		125													430
100L	160	140	63	28	60		24		100	12	205	215	185	290	465
112M	190		70						112		245	240	195	320	490
132S	216		89	38	80	10	33	8	132		280	275	245	365	430
132M		178													590
160M	254	210	108	42	110	12	37		160	15	330	330	270	440	660
160L		254													715
180M	279	241	121	48		14	42.5	9	180		355	380	290	475	810
180L		279													850
200L	318	305	133	55		16	49	10	200	19	395	420	355	525	890
225S	356	286	149	60	140	18	53	11	225		435	470	370	580	930
225M		311													970
250M	406	349	168	65	140	18	58	11	250	24	490	510	455	650	1050
280S	457	368	190	75		20	67.5	12	280		550	580	470	705	1100
280M		419													1160
315S	508	406	216	80	170	22	71	14	315	28	744	645	576	875	1330
315M		457													1470
315L		508
355M	610	560	254	95		25	86	14	355	28	740	750	680	1045	1750

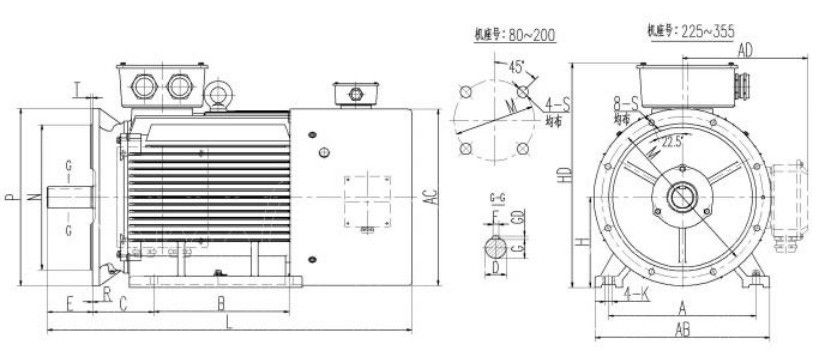

B35 型

機座號	安裝及外形尺寸
	A	B	C	D	E	F	G	GD	H	K	M	N	P	R	S	T	AB	AC	AD	HD	HD '	L
80M	125	100	50	19	40	6	15.5	6	80	10	165	130	200	0±1.5	12	3.5	165	175	160	205	240	350
90S	140		56	24	50	8	20	7	90								180	195	175	225	270	400
90L		125																				430
100L	160	140	63	28	60		24		100	12	215	180	250	0±2.0	15	4	205	215	185	250	290	465
112M	190		70						112								245	240	195	270	320	490
132S	216		89	38	80	10	33	8	132		265	230	300				280	275	245	320	365	530
132M		178																				590
160M	254	210	108	42	110	12	37		160	15	300	250	350	0±3.0	19	5	330	330	270	385	440	660
160L		254																				715
180M	279	241	121	48		14	42.5	9	180								355	380	290	425	475	810
180L		279																				850
200L	318	305	133	55		16	49	10	200	19	350	300	400				395	420	355	475	525	890
225S	356	286	149	60	140	18	53	11	225		400	350	450	0±4.0			435	470	370	530	580	930
225M		311																				970
250M	406	349	168	65	140	18	58	11	250	24	500	450	550				490	510	455	570	650	1050
280S	457	368	190	75		20	67.5	12	280								550	580	470	640	705	1100
280M		419																				1160
315S	508	406	216	80	170	22	71	14	315	28	600	550	660		24	6	744	645	576	865	875	1330
315M		457																				1450
315L		508																				1450
355M	610	560	254	95		25	86	14	355		740	680	800				740	750	680	1035	1045	1750

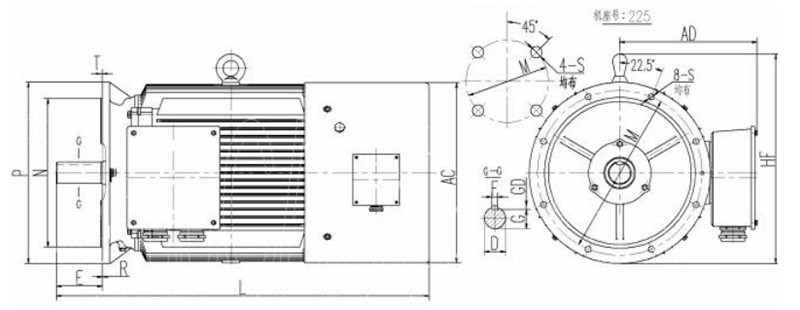

V1 型

機座號	安裝及外形尺寸
	D	E	F	G	GD	M	N	P	S	R	T	AC	AD	HF	L
80M	19	40	6	15.5	6	165	130	200	12	0±1.5	3.5	175	160	260	390
90S	24	50	8	20	7							195	175	270	445
90L															480
100L	28	60		24		215	180	250	15	0±2.0	4	215	185	300	510
112M												240	195	320	535
132S	38	80	10	33	8	265	230	300				275	245	380	580
132M															635
160M	42	110	12	37		300	250	350	19	0±3.0	5	330	270	450	715
160L															770
180M	48		14	42.5	9							380	290	490	870
180L															910
200L	55		16	49	10	350	300	400				420	355	550	950
225S	60	140	18	53	11	400	350	450		0±4.0		470	370	610	995
225M															1020
250M	65	140	18	58	11	500	450	550				510	455	645	1110
280S	75		20	67.5	12							580	470	720	1170
280M															1230
315S	80	170	22	71	14	600	550	660	24		6	645	576	900	1450
315M															1600
315L															1600
355M	95		25	86	14	740	680	800				750	680	1035	1800
355L															1800

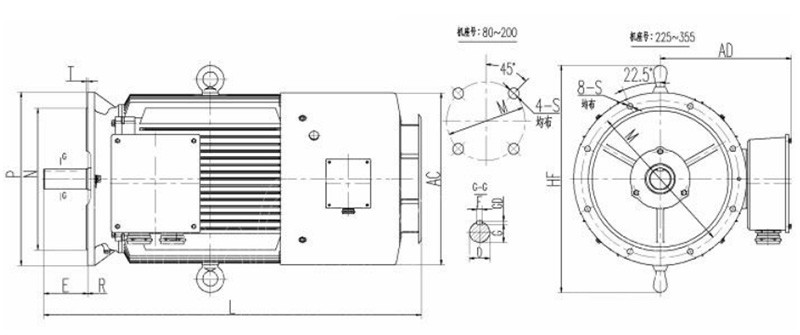

B5 型

機座號	安裝及外形尺寸
	D	E	F	G	GD	M	N	P	R	S	T	AC	AD	HF	L
80M	19	40	6	15.5	6	165	130	200	0±1.5	12	3.5	175	160	230	350
90S	24	50	8	20	7							195	175	235	400
90L															430
100L	28	60		24		215	180	250	0±2.0	15	4	215	185	275	465
112M												240	195	285	490
132S	38	80	10	33	8	265	230	300				275	245	340	530
132M															590
160M	42	110	12	37		300	250	350	0±3.0	19	5	330	270	400	660
160L															715
180M	48		14	42.5	9							380	290	435	810
180L															850
200L	55		16	49	10	350	300	400				420	355	480	890
225S	60	140	18	53	11	400	350	450	0±4.0			470	370	530	930
225M															970

注：本產品樣本中，所有產品數據參數僅供參考，如有疑問請與工廠聯系，并以定貨時提供給用戶的確認資料為準。
